噴淋冷卻殺菌（溫瓶）機
產品描述


 詳細介紹：

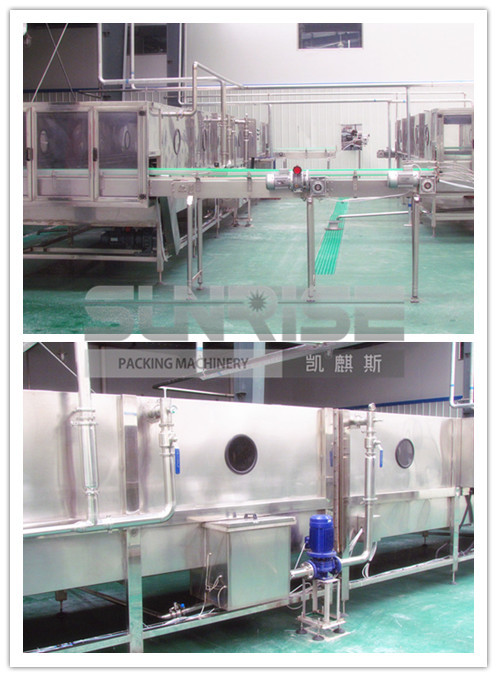

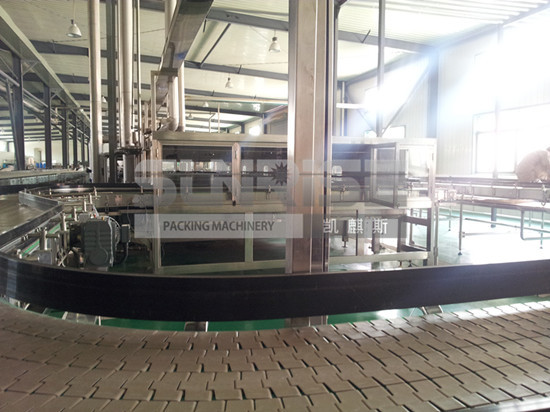

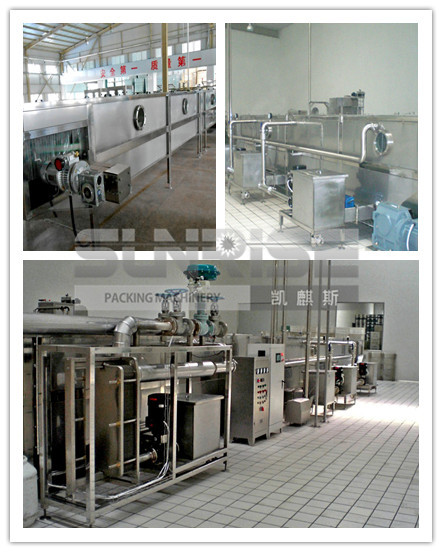

噴淋冷卻殺菌（溫瓶）機

    本機是在吸收、消化國外樣機的基礎上全新設計而成，采用循環熱水殺菌循環溫水預冷，再用冷卻水噴淋冷卻三段處理形式。具有殺菌溫度自動控制、殺菌時間無級可調等優點，能廣泛應用于各種瓶裝、罐裝酸性果汁飲料、酒類、調味品等產品的殺菌冷卻。


 一、主要技術參數

我公司噴淋冷卻機主體全部采用SUS304不銹鋼材質。其具體參數為：

1.整機外形尺寸11000X1700（根據客戶工藝需求添加），帶保溫層（選配），進出口密封設計。鏈網、梳子板為進口PP材料,強度高，耐高溫115度，運行中不會被拉伸。鏈網厚度δ24.6mm，品牌為上海鼎恩，尺寸9500X1500（根據客戶工藝需求添加）。采用直線分段交叉支撐形式，確保鏈網運行平穩、無抖動、無擺動。鏈網高度1000-1100可調整，網帶運行速度0～1000mm/min可調。

2. 主體框架為100X50X2優質SUS304不銹鋼管，內箱體材質為優質SUS304不銹鋼板， 厚度2mm，保溫外層為1mm厚SUS304不銹鋼板，中間保溫材料為巖棉，噴淋箱體左右側面，下底面，上頂面均有保溫層，厚度30～50mm。噴淋上部的噴水總管采用工業級不銹鋼無縫管，以防壓力過高時爆裂。

3.噴頭材質SUS304不銹鋼，噴孔直徑為3mm,不堵塞，耐酸堿，耐高溫。噴頭均勻分布，保證瓶與水均勻接觸。

4.泵出口安裝40目單聯管道過濾器，泵進口是與箱體外置的集水槽連接（集水槽采用方形不銹鋼法蘭，用螺絲連接在箱體側面的下部），集水槽的水進泵前安裝篩板過濾，平放密封，孔徑0.5mm。

5.例如整機分為（加熱段、保溫段、冷卻段）加熱方式：⑴采用板換式加熱方式⑵采用直噴式加熱方式。冷卻方式：采用二段式或三段式逐級降溫，提高冷水使用效率。


6.配有操控箱，觸摸控制面板可顯示：實時噴淋溫度，實時鏈網運行速度，實時減速電機運行頻率等參數。方便工人操控設備。

7.設備配備蒸汽排放口2個、清洗人孔2個，溢流口、排污口各一個，方便人員進入設備清洗及排除設備殘液。設備配有手動主補水口（Φ51mm），自動副補水口(Φ32mm)。

8.箱體帶視窗，可觀測生產運行情況。并安裝有浮球液位計，方便進行液位自動檢測控制。

9.進出口加護欄，進出口整體不銹鋼與透明食品級玻璃外罩密封。

10.標準蒸汽配置，管路包括過濾器，減壓閥，隔膜比例調節閥，蒸汽旁路等。疏水閥冷凝水回收。

11.設備配有安全自鎖功能，無水時，蒸汽管道不開啟，防止板式換熱器由于無水操作損壞。

二、配件品牌

1、主體架構： SUS304不銹鋼.

2、變頻器：丹麥丹佛斯（Danfoss）、臺灣臺達（Delta）

3、電機減速機：萬聯

4、主要低壓電器及部件：法國施耐德(Schneider Electric)

5、電器端子：德國菲尼克斯（Phoenix Contact）

6、傳感器：施克（SICK）韓國奧托尼克斯（autonics）

7、氣動元件：臺灣亞德客(AirTac)、神馳(SNS)

8、網鏈品牌： DMM

  （設備配件選用以上標明品牌或質量同等品牌）

（注：具體噴淋的配置及尺寸，需根據實際工藝及產量要求確定）
