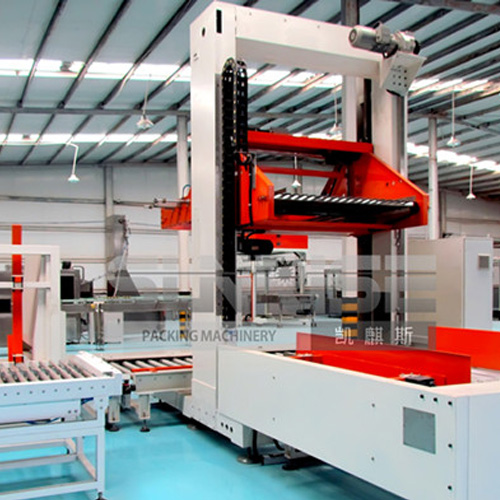

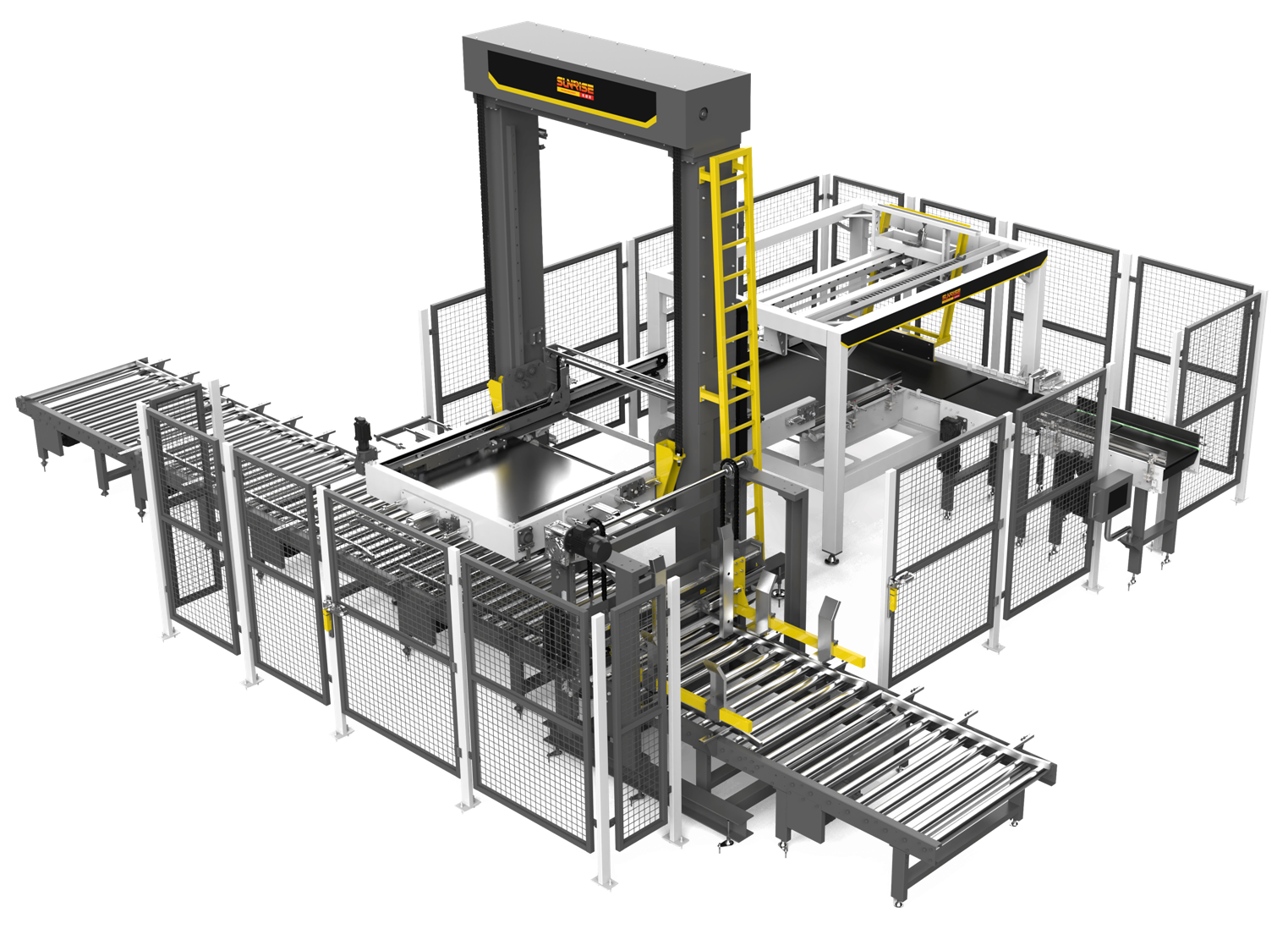

KYXLPAL-15HD龍門式碼垛機

詳細介紹：

一、概要

1、碼垛機構造

（1）利用各種傳感器及位置控制，以一定形式堆積產品。

（2）堆積形式：根據客戶***

2、運轉

（1）利用供給輸送帶將產品整理排列到滾輪輸送帶上

（2）利用傳感器檢查定量的產品，然后經由推桿移送到主滾輪輸送帶上

（3）在主滾輪輸送帶上，產品以每回每層要求排列的形式作業完畢后，處于待機中的抓臂下降，利用傳感器的檢測，到達***抓箱位置停止；利用導軌棒及托盤完成產品的堆碼作業

（4）儲存在跺板堆積倉里的跺板，利用跺板鉤子及跺板升降輸送帶，以1個跺板的形式從跺板堆積倉里排出，到達***位置待機；移送以完成堆箱作業跺板的同時自動補充跺板

（5）產品堆碼完畢后，機械臂以180°的角度進行移動，到達下降傳感器的位置開始下降進行產品堆積作業。卸掉產品后，再以相反的順序返回***托舉產品的位置。

二、主要技術參數

1、型 號: KYXLPAL-15HD

2、作業方式: 水平托盤型

3、生產能力: 30-40箱/分

4、托盤尺寸: 根據客戶要求而定

5、紙箱尺寸: 根據客戶要求而定

6、排列方式: 根據客戶要求而定

7、托盤堆積艙: 10個托盤為基準

8、動 力 消 耗 量

8-1) 電 源: 8Kw

8-2) 空 氣: 450L

9、堆 積 限 額

9-1) 托盤輸送機:2盤

10、設備尺寸(約)

10-1) 長8600 × 寬4150

10-2) 重量 : 5500kg

11、輸送機高度 (約)

11-1) 供箱輸送機 : 850mm

11-2) 托盤輸出輸送機 : 650mm

12、垛板倉儲

12-1) 附載能力

- 自動供應10 ~ 15個垛板

- 從底層開始供應

- 使用控制電機

- 附著操縱按鈕

- 附著破損垛板剔除裝置

12-2) 垛板輸送帶

- 過載滾道鏈板

- 開機/關機驅動

- 垛板導軌可調整, 垛板供應終止氣動控制裝置,空垛板及垛板位置檢測儀
